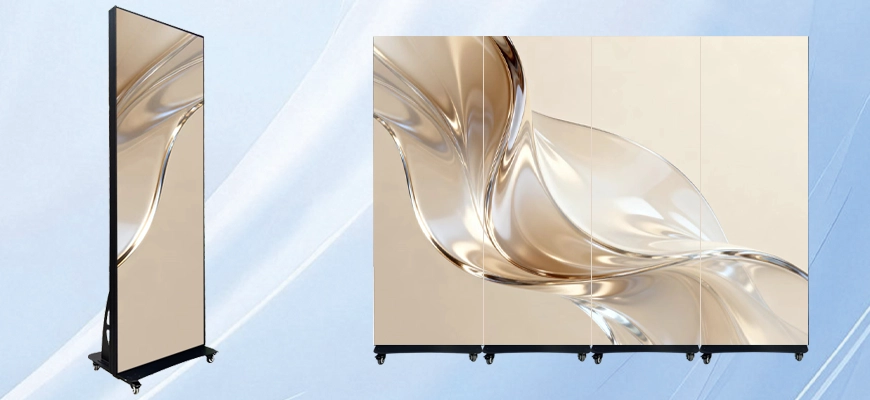

Бесшовная сборка LED-постеров – единый экран из нескольких панелей
При бесшовной сборке несколько LED-постеров можно поставить рядом, скрепить и получить единый экран любой ширины. без видимых швов. Подключение через HDMI, до 8 панелей. При этом стык между панелями минимален – изображение воспроизводится как единое целое. Работает со всеми моделями кроме двустороннего и постера с акриловым экраном. Это не опция и не доплата: все постеры из нашей линейки поддерживают такую сборку по умолчанию.
Как это работает
Постеры ставятся вплотную друг к другу и скрепляются замками – теми же, что используются в стационарных LED-экранах. Замки фиксируют панели по высоте и не дают им разъезжаться.
Подключение – каскадом через HDMI: выход первого постера идёт во вход второго, второй – в третий и так далее. Видеосигнал подаётся только на первый постер в цепочке. Медиаплеер автоматически перестраивается на единое широкоформатное изображение.
Indoor-постеры 640×1920 мм
| Панелей | Ширина | Разрешение P2.5 | Разрешение P1.86 |
|---|---|---|---|
| 2 | 1 280 мм | 512 × 768 пикс. | 688 × 1 032 пикс. |
| 3 | 1 920 мм | 768 × 768 пикс. | 1 032 × 1 032 пикс. |
| 4 | 2 560 мм | 1 024 × 768 пикс. | 1 376 × 1 032 пикс. |
| 5 | 3 200 мм | 1 280 × 768 пикс. | – |
| 6 | 3 840 мм | 1 536 × 768 пикс. | – |
Максимальное количество постеров и медиаплеер
| Шаг пикселя | Макс. постеров | Ширина экрана | Итоговое разрешение | Медиаплеер |
|---|---|---|---|---|
| P1.25 | 6 | 3 840 мм | 3 072 × 1 536 пикс. | TB50 |
| P1.538 | 8 | 5 120 мм | 3 328 × 1 248 пикс. | TB40 от 4 шт. |
| P1.86 | 6 | 3 840 мм | 2 064 × 1 032 пикс. | TB40 от 4 шт. |
| P2.0 | 8 | 5 120 мм | 2 560 × 960 пикс. | стандартный |
| P2.5 | 8 | 5 120 мм | 2 048 × 768 пикс. | стандартный |
Пилоны 960×1920 мм
Пилоны поддерживают бесшовную сборку так же, как постеры 640. Каскадное подключение HDMI, те же замковые соединения.
| Кол-во пилонов | Ширина экрана | Разрешение P2.5 | Разрешение P1.86 |
|---|---|---|---|
| 2 | 1 920 мм | 768 × 768 пикс. | 1 032 × 1 032 пикс. |
| 3 | 2 880 мм | 1 152 × 768 пикс. | 1 548 × 1 032 пикс. |
| 4 | 3 840 мм | 1 536 × 768 пикс. | 2 064 × 1 032 пикс. |
При объединении от 4 пилонов P1.538 или P1.25 может потребоваться медиаплеер TB40 или TB50. Уточняйте при заказе.
Outdoor-постеры 640×1920 мм
Все уличные постеры – алюминиевый корпус (стандартный и складной), литые кабинеты – поддерживают бесшовную сборку. Подключение и принцип те же: каскад HDMI, замковые соединения.
| Панелей | Ширина экрана | Разрешение P2.5 | Разрешение P4 |
|---|---|---|---|
| 2 | 1 280 мм | 512 × 768 пикс. | 320 × 480 пикс. |
| 3 | 1 920 мм | 768 × 768 пикс. | 480 × 480 пикс. |
| 4 | 2 560 мм | 1 024 × 768 пикс. | 640 × 480 пикс. |
Уличную сборку чаще используют у входной группы торгового центра, вдоль витрины или на наружной стене под навесом.
Кейс: спорт-бар, 5 постеров P2.5
Владелец спорт-бара купил 5 постеров 640×1920 P2.5. В обычные дни каждый стоит на своём месте: один у входа с расписанием трансляций, два у барной стойки с меню и акциями, два в зале. Каждый показывает свой контент, управляется отдельно.
Перед матчем: убрали несколько столиков, выстроили все пять постеров вдоль стены и скрепили замками. Получился экран 3 200×1 920 мм с разрешением 1 280×768 пикселей. Подключили один HDMI-кабель от ресивера к первому постеру – изображение автоматически растянулось на все пять. После матча разобрали за 15 минут, каждый вернулся на место.
Гибкость без потерь
Главное преимущество – постеры в любой момент разбираются и расставляются по отдельным точкам. Каждый работает самостоятельно со своим контентом. Не нужно выбирать между «большой экран» и «несколько независимых точек» – это одно и то же оборудование.
Какие постеры НЕ поддерживают сборку
- Двусторонний постер – конструктивное ограничение: кабинеты с двух сторон, поставить вплотную к другому постеру невозможно
- Постер с акриловым экраном – акриловая рамка выступает за габарит панели, стык вплотную не получится
Все остальные модели – постеры 640 и 960 мм обоих корпусов, трифолд, outdoor-постеры – поддерживают бесшовную сборку.
Часто задаваемые вопросы
Нужен ли отдельный медиаплеер для сборки?
Для P2.0 и P2.5 – нет, стандартный встроенный плеер справляется до 8 панелей. Для P1.538 и P1.86 при объединении от 4 панелей и P1.25 от 2 панелей – потребуется TB40 или TB50. Уточняйте при заказе.
Нужно ли специальное крепление?
Нет. Замковые соединения входят в комплект. Потребуются только ровный пол и при необходимости дополнительная стойка для устойчивости длинного ряда.
Можно ли собирать постеры разных шагов пикселя?
Нет – постеры в сборке должны быть одной модели и одного шага пикселя. Разные шаги дают разное разрешение и разный физический размер пикселя, совместить изображение без артефактов не получится.
Можно ли управлять постерами отдельно после разборки сборки?
Да. Каждый постер – самостоятельный прибор. После разборки каждый управляется через своё приложение ViPlex независимо от остальных.
Как передаётся сигнал – только через HDMI?
Да, каскадное подключение через стандартный HDMI-кабель. Кабели входят в комплект. Для длинных рядов (5+ панелей) при необходимости используются усилители сигнала – уточняйте при заказе.
